高新牌 GX3300A-I型/GX3300A-II型/GX3300A-III型三相交流电子无级调速器

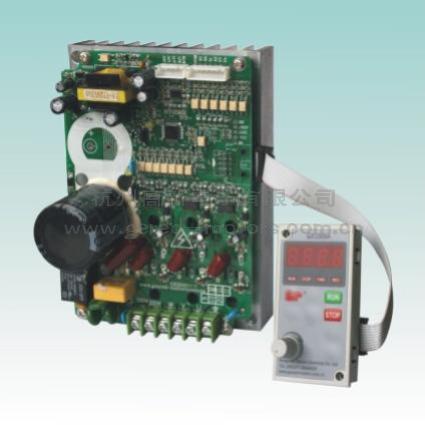

产品外观:

主要技术性能

      1、显示方式:四位数字显示

      2、电源电压:单相AC 220V±10%,50Hz

      3、适用电机:GX3300A-I型适用25W-250W三角形接法的三相220V异步电机

             GX3300A-II型适用25W-550W三角形接法的三相220V异步电机


            GX3300A-III型适用25W-750W三角形接法的三相220V异步电机

      4、调速范围:常规产品出厂设置为0-1400r/min

      5、工作温度:-10℃ ~ +40℃

      6、工作湿度:<85%(无结露现象)

      7、速度变动率(对负荷):3%(标准值),1000r/min,额定扭矩80%时的速度变化量。

      8、可选功能:

      (1) 可根据用户需要设定转速范围。

      (2) 显示电机实际转速。

      (3) 显示电机带齿轮箱后的转速。

      (4) 显示用户所需要转速。

      (5) 显示方式也可以选择频率变化。

      (6) 接受0-20mA或DC 0-10V工业信号进行调速。

      (7) 远程RS485接口通讯功能,远程控制电机调速、启动、停止及显示转速。

      (8)可外接端子进行正反转、停止及启动控制。

        (注:面板启动和停止按键不起作用,具体接线见附件外接控制说明!)

      注:需要以上可选功能的在订货时请详细注明,我们提供个性化产品来满足客户要求。

安全注意事项

    1. 本调速器的输入单相220V电源请接L、N端,并加装短路、漏电装置。


2. 调速器断电时,至少要等待60秒以后方可再次上电。否则可能导致调速器故障。

    3. 调速器的FG接线柱,必须可靠接地,否则可能损坏调速器或人身伤害。

    4. 调速器应在通风散热条件良好状态下工作,以防散热不良而损坏。

    5. 调速器的输出端接至三角形接法的三相220V异步电动机。

    6. COM/ACM绝不可接FG/大地/机壳/零线,否则会立即损坏调速器。

    7. 注意:在安装本调速器时,请务必带手套操作,以免静电损坏调速器。

外形尺寸图:



   面板尺寸(长×宽×高):73×39×14(mm)

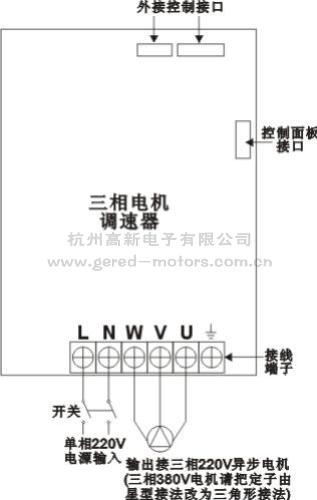

接线图:

     GX3300A-I、GX3300A-II型主机尺寸(长×宽×高):150×105×75(mm)

     GX3300A-III型主机尺寸(长×宽×高):150×105×101(mm)
